Czy Twój zakład sam potrafi przejść w tryb bezpieczeństwa? Jeśli nie, czas na zmiany – dowiedz się o systemach fail-safe

W zakładach przemysłowych, gdzie obecność gazów, pyłów i par łatwopalnych to codzienność, niewidoczna na pierwszy rzut oka iskra może kosztować miliony – albo ludzkie życie. Dlatego coraz więcej firm sięga po systemy fail-safe, które nie czekają, aż dojdzie do awarii, tylko reagują, zanim jeszcze zagrożenie się rozwinie. W tym artykule pokazujemy, jak działają te rozwiązania, jakie przynoszą korzyści, gdzie się sprawdzają i na co zwrócić uwagę przy ich wdrażaniu. Jeśli zależy Ci na realnym bezpieczeństwie, zgodności z ATEX i efektywności operacyjnej, to lektura obowiązkowa.

Fail-safe od podstaw – jak działa system, który sam przechodzi w tryb bezpieczeństwa, zanim pojawi się iskra?

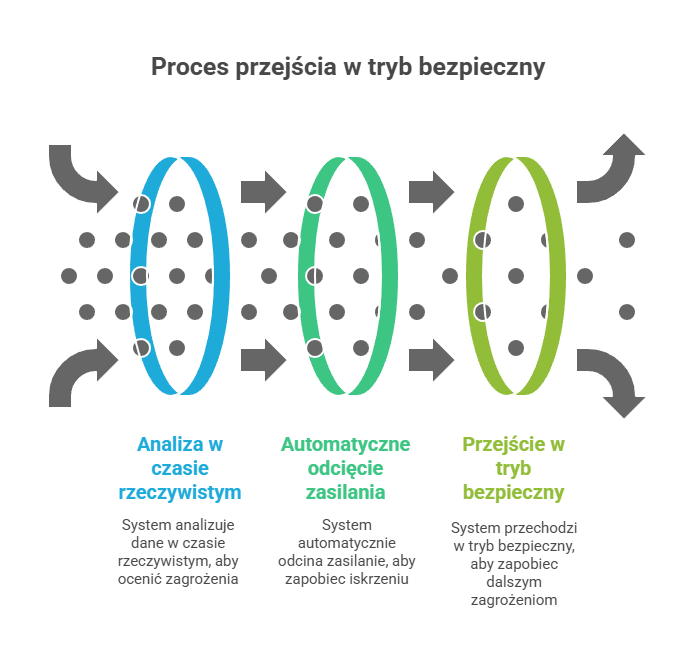

Zasada działania systemów fail-safe w środowisku zagrożonym wybuchem jest jedną z tych rzeczy, które brzmią prosto – ale w praktyce ratują życie i milionowe inwestycje. To właśnie dzięki temu, że system sam potrafi „przewidzieć” potencjalne zagrożenie i natychmiast przejść w stan bezpieczny, można utrzymać ciągłość działania instalacji bez narażania ludzi i infrastruktury. W momencie wykrycia nieprawidłowości – np. zmiany charakterystyki prądu w obwodzie – zasilanie zostaje automatycznie odcięte, zanim dojdzie do powstania iskry. Działa to dosłownie w mikrosekundach. A im wcześniej uda się zapobiec zapłonowi atmosfery wybuchowej, tym większa szansa na uniknięcie tragedii.

W praktyce cały system jest oparty na nieustannym monitorowaniu. Prąd, napięcie, zmiany ich wartości – wszystko to jest analizowane w czasie rzeczywistym. Jeśli system wykryje anomalię, reaguje błyskawicznie i niezależnie od operatora przechodzi w tryb bezpieczny. To oznacza, że nie potrzebujesz natychmiastowej reakcji człowieka, co w warunkach przemysłowych, gdzie liczą się ułamki sekund, ma kluczowe znaczenie. Fail-safe to nie tylko układ reagujący na awarię – to sposób myślenia o projektowaniu bezpieczeństwa. Zakłada, że awarie się zdarzają. Pytanie brzmi: czy Twoje instalacje są na nie gotowe?

Jeśli temat zabezpieczeń przeciwwybuchowych jest dla Ciebie nowy lub chcesz uporządkować podstawy, koniecznie zajrzyj do wpisu o tym, czym jest ocena zagrożenia wybuchem i dlaczego jest tak istotna w kontekście projektowania instalacji.

Od iskrobezpieczności po DART – który typ systemu fail-safe sprawdzi się w Twojej instalacji?

Rodzaj systemu fail-safe, na który się zdecydujesz, ma realny wpływ na poziom bezpieczeństwa, ale też na wygodę codziennej pracy. Najbardziej podstawową i nadal niezwykle skuteczną formą zabezpieczenia są systemy iskrobezpieczne, oznaczane jako Ex i. Wyróżniamy wśród nich trzy poziomy – Ex ia, Ex ib i Ex ic, gdzie pierwszy z nich zapewnia bezpieczeństwo nawet przy dwóch jednoczesnych awariach. Brzmi solidnie? Bo takie właśnie jest – i właśnie dlatego stosuje się je w najbardziej wymagających strefach zagrożenia – 0 i 20.

Ale na tym nie koniec. Jeśli potrzebujesz wyższej mocy w obwodzie, bez rezygnowania z iskrobezpieczeństwa, warto przyjrzeć się technologii DART – Dynamic Arc Recognition and Termination. To rozwiązanie umożliwia przesyłanie energii rzędu nawet 50W przy zachowaniu wszystkich właściwości fail-safe. Jak to działa? System rozpoznaje charakterystyczne zmiany prądu di/dt i odcina zasilanie, zanim dojdzie do łuku elektrycznego. Nie sekundę później – mikrosekundy. To właśnie ta precyzja sprawia, że DART uznawany jest dziś za przełom technologiczny.

Poza systemami elektrycznymi są też mechaniczne zawory szybkozamykające (slam-shut valves), które automatycznie blokują przepływ gazu, gdy ciśnienie wychodzi poza bezpieczny zakres. Do tego dochodzą aktywne systemy tłumienia wybuchów (HRD), które w kilka milisekund wprowadzają środek tłumiący do instalacji, zanim ciśnienie eksplozji osiągnie krytyczny poziom. Wybór jest duży – ale decyzja powinna zależeć od specyfiki zakładu, rodzaju atmosfery wybuchowej i wymaganej mocy użytkowej.

Warto pamiętać, że fail-safe to nie tylko dobra praktyka, ale również odpowiedź na konkretne wymagania prawne. Jeśli chcesz wiedzieć, jakie rozporządzenia i normy określają obowiązki inwestora czy pracodawcy, zajrzyj do praktycznego przewodnika po przepisach dotyczących oceny zagrożenia wybuchem na naszym blogu.

Nie tylko technologia – co naprawdę zyskujesz dzięki systemom fail-safe? (ludzie, sprzęt, zgodność z ATEX)

W całej dyskusji o systemach fail-safe łatwo zapomnieć, że za każdą normą, czujnikiem i obwodem stoją ludzie. Pracownicy, którzy każdego dnia pracują w strefach zagrożonych wybuchem, mają prawo oczekiwać, że zakład zadba o ich bezpieczeństwo. I właśnie w tym kontekście fail-safe to coś więcej niż technologia – to realna ochrona zdrowia i życia. System, który działa prewencyjnie, eliminuje źródła zapłonu i nie wymaga interwencji człowieka, daje pewność, że nawet w przypadku awarii nie dojdzie do katastrofy.

Nie można też zapominać o ochronie majątku i infrastruktury. Według danych NFPA z 2017 roku, same tylko szkody majątkowe po wybuchach w zakładach przemysłowych sięgały 1 miliarda dolarów. I to bez wliczania strat wizerunkowych, kosztów przestojów czy konsekwencji prawnych. Fail-safe to inwestycja, która może uchronić przed dramatycznymi skutkami nieprzewidzianych zdarzeń, a przy tym spełniać wymogi formalne – w tym obowiązki wynikające z dyrektywy ATEX 137. Warto podkreślić, że nie są to rekomendacje – to obowiązek prawny, a jego niespełnienie może skutkować poważnymi sankcjami.

Jeśli więc zastanawiasz się, co zyskujesz, inwestując w tego typu system – odpowiedź brzmi: wszystko, czego nie możesz sobie pozwolić stracić. Ludzi, instalację, reputację i spokój, że zrobiłeś wszystko, by wyeliminować ryzyko wybuchu.

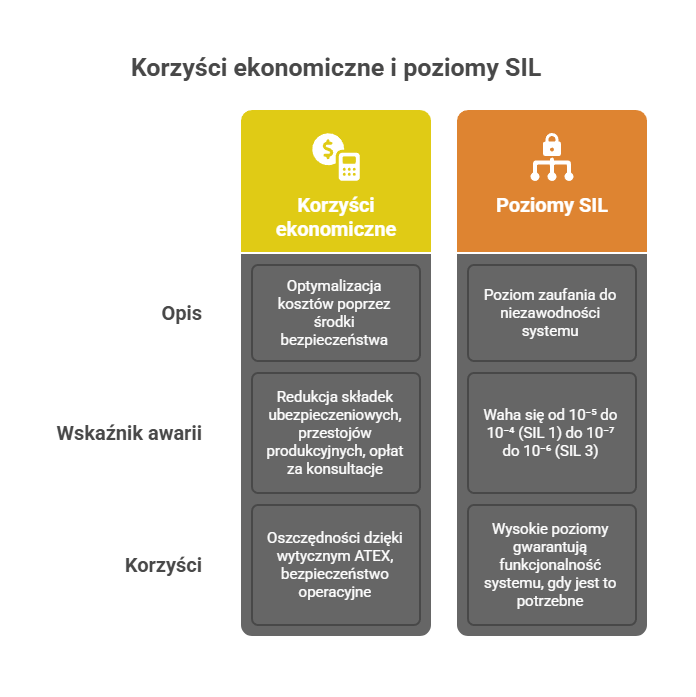

Bezpieczniej i… taniej? Poznaj korzyści ekonomiczne i poziomy SIL, które robią różnicę

Możesz być zaskoczony, jak często bezpieczeństwo idzie w parze z optymalizacją kosztów. Systemy fail-safe, choć na pierwszy rzut oka wymagają inwestycji, bardzo szybko zaczynają się zwracać – i to nie tylko w postaci unikniętych katastrof. Redukcja składek ubezpieczeniowych, brak przestojów produkcyjnych czy oszczędności na kosztach konsultantów – to wszystko daje realne liczby. Przykładowo, firmy korzystające z gotowych wytycznych i szablonów ATEX oszczędzają nawet dziesiątki tysięcy euro rocznie.

Kiedy w grę wchodzi standaryzacja – pojawia się temat Safety Integrity Level (SIL). To nie jest tylko sucha klasyfikacja – to poziom zaufania do tego, jak często system może zawieść. Dla przykładu:

• SIL 1: dopuszczalne ryzyko awarii to od 10⁻⁵ do 10⁻⁴ na godzinę,

• SIL 3: nawet 10⁻⁷ – 10⁻⁶ na godzinę.


Wysoki poziom SIL to gwarancja, że system działa zawsze, gdy jest potrzebny. I nie chodzi tu wyłącznie o certyfikaty – chodzi o realne bezpieczeństwo operacyjne w warunkach, gdzie margines błędu nie istnieje. Co ważne, technologia DART pozwala osiągnąć poziomy SIL nawet przy wyższej mocy wyjściowej, co jeszcze niedawno było nie do pomyślenia.

Czy fail-safe się opłaca? Zobacz, w których branżach i aplikacjach inwestycja zwraca się najszybciej

Nie wszystkie branże mierzą się z tym samym poziomem zagrożenia wybuchowego – ale są sektory, w których zastosowanie fail-safe to nie tylko standard, ale konieczność. Przemysł naftowo-gazowy, z instalacjami offshore i rafineriami, to środowisko o najwyższym poziomie ryzyka, gdzie jedna iskra może oznaczać dziesiątki ofiar i katastrofę ekologiczną. Ale nie tylko tam fail-safe ma zastosowanie.

Przemysł chemiczny i farmaceutyczny, gdzie pracuje się z gazami, parami i pyłami łatwopalnymi, również wymaga rozwiązań fail-safe – często zgodnych zarówno z ATEX, jak i GMP. Równie istotne są zakłady spożywcze, w których eksplozje pyłów – np. zbożowych – są jednym z najczęstszych typów wybuchów w Europie. Wystarczy wspomnieć, że w silosach i młynach nawet drobna nieprawidłowość może doprowadzić do eksplozji o ogromnej sile.

Jeśli chodzi o koszty – ceny podstawowych elementów zaczynają się od 1 000 USD za kamerę przeciwwybuchową, ale to tylko punkt wyjścia. Koszty instalacji i konserwacji zależą od złożoności systemu, ale warto pamiętać, że dobrze zaprojektowany system pozwala na dłuższe okresy między przeglądami i mniejsze zaangażowanie personelu. A to oznacza mniej błędów ludzkich – i większy spokój.

Zanim dobierzesz właściwe zabezpieczenia, warto zrozumieć, co dokładnie może doprowadzić do eksplozji – i w jakich warunkach. Dlatego jeśli chcesz lepiej zrozumieć ryzyko od strony technicznej, polecamy dwa komplementarne wpisy: jeden o granicach wybuchowości gazów, drugi o minimalnej energii zapłonu (MIE) – oba stanowią świetne uzupełnienie tematu fail-safe.

Co dalej z fail-safe? Trendy, które zrewolucjonizują ochronę przeciwwybuchową już w najbliższych latach

Na rynku zabezpieczeń przeciwwybuchowych zachodzi obecnie bardzo dynamiczna zmiana. Coraz częściej mówi się nie tylko o reagowaniu na zagrożenie, ale o jego przewidywaniu. I właśnie tu wkracza Internet Rzeczy (IoT), sztuczna inteligencja oraz automatyzacja. Inteligentne sensory, które same analizują dane z wielu źródeł i sygnalizują ryzyko, zanim dojdzie do awarii, to już nie wizja przyszłości – to kierunek, w którym rozwija się branża.

Technologia DART zyskuje kolejne poziomy standaryzacji, m.in. jako część nowej normy IEC 60079-39, co oznacza, że producenci będą mogli implementować ją jeszcze szerzej w swoich produktach. Dla Ciebie to dobra wiadomość – im szersza dostępność sprawdzonych i certyfikowanych rozwiązań, tym łatwiej wdrożyć je w zakładzie. Nie trzeba już wybierać między mocą a bezpieczeństwem.

Z kolei automatyzacja w połączeniu z systemami fail-safe oznacza płynniejsze procesy technologiczne, lepszą integrację systemów i mniejsze ryzyko błędu ludzkiego. Przyszłość ochrony przeciwwybuchowej nie będzie opierać się tylko na reakcjach, ale na przewidywaniu. A to oznacza jedno – jeśli planujesz modernizację zakładu, warto już teraz wziąć pod uwagę, jak bardzo technologie fail-safe wpisują się w strategię Industry 4.0.
