Ochrona przed wybuchem pyłów – tłumienie, izolacja, odciążanie, czyli co chroni zakład?

Możesz nie widzieć go gołym okiem, możesz go codziennie zamiatać, a on i tak wciąż tam będzie. Pył. Cichy i niepozorny, a potrafi zamienić Twój zakład w przestrzeń, w której sekunda nieuwagi kosztuje więcej, niż myślisz. Wybuch pyłu? Brzmi abstrakcyjnie, dopóki nie dowiesz się, że wystarczy odpowiednia koncentracja i iskra, by ruszyła reakcja, która kończy się połamanymi konstrukcjami, rozerwanymi filtrami i stratami liczonymi w dziesiątkach tysięcy złotych. Zamiast liczyć na szczęście, dowiedz się, co w praktyce działa, gdy w grę wchodzi zagrożenie wybuchem pyłu, jak działa tłumienie, odciążanie, izolacja oraz dlaczego klasyfikacja stref według ATEX nie jest formalnością, a realnym zabezpieczeniem.

„Nie każda mąka jest niewinna” – co w Twoim zakładzie może wybuchnąć szybciej, niż myślisz?

Czasami najgroźniejsze zagrożenie kryje się w miejscach, które wydają się zupełnie neutralne. Wiele osób nie zdaje sobie sprawy, że pyły, które spotykasz na co dzień w swoim zakładzie, mogą prowadzić do nagłej katastrofy. Mąka, cukier, kakao – te substancje, które z pozoru wyglądają jak zwykłe produkty spożywcze, w rzeczywistości potrafią stworzyć mieszankę groźniejszą, niż niejeden gaz techniczny. Wystarczy, że pył unosi się w powietrzu w odpowiednim stężeniu, a pojawienie się iskry staje się punktem zapalnym do eksplozji, której nikt się nie spodziewa.

W praktyce wybuch pyłu to zjawisko gwałtownego wzrostu ciśnienia, które w krótkim czasie może uszkodzić konstrukcje, instalacje technologiczne i narazić zdrowie pracowników. Jeśli pył spożywczy osiągnie koncentrację 300–500 g/m³, a pojawi się czynnik zapłonu, może dojść do wybuchu pyłów, które rozprzestrzenią ogień z siłą, jakiej nie zatrzymasz zwykłym gaśniczym proszkiem. Statystyki pokazują, że co roku setki zakładów na całym świecie odnotowują zdarzenia związane z wybuchem pyłu, a skutki finansowe i prawne takich sytuacji są ogromne.

Zanim uznasz, że „u Ciebie to niemożliwe”, warto dowiedzieć się, jak ocenić ryzyko wystąpienia takich sytuacji – w tym niezastąpiona jest ocena zagrożenia wybuchem, którą od lat przeprowadzamy w Atex Doradztwo. Nie pozwól, aby pył, który dzisiaj wydaje się bezpieczny, jutro stał się przyczyną tragedii w Twoim zakładzie. Zadbaj o rzetelną analizę zagrożeń i przeszkolenie zespołu, zanim przekonasz się na własnej skórze, czym jest zagrożenie wybuchem pyłu.

Pył, iskra i sekunda do katastrofy – trzy warunki wybuchu pyłu, które musisz znać, zanim zaczniesz spać spokojnie

Czasami wystarczy sekunda nieuwagi, aby pył unoszący się w powietrzu zamienił się w ścianę ognia. Żeby doszło do wybuchu pyłu, muszą zaistnieć trzy podstawowe warunki: obecność pyłu w odpowiednim stężeniu, jego wymieszanie z powietrzem oraz źródło zapłonu. W przypadku pyłów spożywczych czy drzewnych wystarczy zaledwie 30–50 g/m³, aby atmosfera stała się wybuchowa, a w sprzyjających warunkach optymalne stężenie 300–500 g/m³ sprawia, że nie potrzeba wiele, by pojawił się wybuch pyłów.

Najczęstszymi źródłami zapłonu są wyładowania elektrostatyczne, gorące powierzchnie, tarcie mechaniczne i uszkodzone instalacje elektryczne, których temperatura punktowa może sięgnąć od 550 do 1400°C. Te wartości pokazują, jak łatwo jest przeoczyć moment, kiedy iskra staje się inicjatorem pożaru lub wybuchu, zwłaszcza jeśli systemy odciągu pyłów nie funkcjonują poprawnie lub w przestrzeni roboczej gromadzą się warstwy pyłu. Co istotne, im drobniejsze cząstki pyłu (poniżej 100 mikrometrów), tym większe ryzyko ich zapłonu i rozprzestrzenienia ognia.

Nie odkładaj tego tematu na później. Przeprowadź analizę stref zagrożonych wybuchem zgodnie z wytycznymi ATEX, aby wiedzieć, w jakich miejscach może dojść do eksplozji i co możesz zrobić, aby tego uniknąć. Sprawdź szczegóły na stronie dokument zabezpieczenia przed wybuchem, gdzie znajdziesz kompleksowy przewodnik dotyczący dokumentacji ochronnej, która może uratować Twój zakład i zdrowie pracowników. Wybuch pyłu węglowego to skrajny przykład, ale nawet najmniejszy zapomniany pył spożywczy może stanowić zagrożenie wybuchem pyłu węglowego, jeśli zostanie zignorowany.

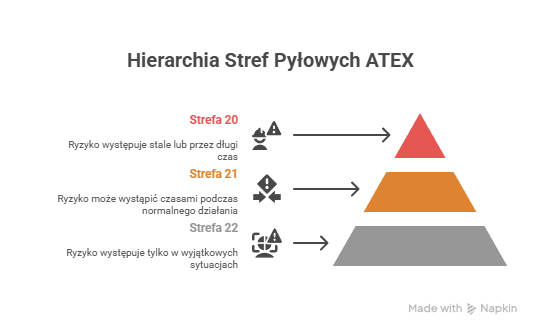

Strefa 20 czy 22? Sprawdź, jak nie pomylić klasyfikacji zagrożeń pyłowych według ATEX

Klasyfikacja stref pyłowych według ATEX to jeden z kluczowych kroków w zarządzaniu bezpieczeństwem instalacji przemysłowych. W praktyce rozróżniamy trzy główne strefy: 20, 21 i 22.

• Strefa 20 to miejsca, gdzie atmosfera wybuchowa w postaci obłoku palnego pyłu występuje stale lub przez długi czas.
• Strefa 21 to miejsca, w których atmosfera wybuchowa może wystąpić czasami podczas normalnego działania.
• Strefa 22 to obszary, w których ryzyko pojawia się jedynie w wyjątkowych sytuacjach.

Dokładna klasyfikacja ma kluczowe znaczenie dla wyboru urządzeń, systemów ochronnych i procedur BHP. W wielu przypadkach niewłaściwe przypisanie przestrzeni do danej strefy może prowadzić do stosowania zbyt słabych lub nieodpowiednich środków zabezpieczeń, co w przypadku pojawienia się iskry lub awarii instalacji może doprowadzić do niekontrolowanego wybuchu pyłów. Każdy właściciel zakładu powinien wiedzieć, że obowiązkiem prawnym jest prawidłowe określenie tych stref oraz ich odpowiednie oznakowanie, aby pracownicy byli świadomi, gdzie istnieje zagrożenie wybuchem pyłu węglowego.

Odpylanie to za mało? Oto jak naprawdę powstrzymać wybuch pyłu krok po kroku

Jeśli myślisz, że system odpylania załatwia całą sprawę, warto na chwilę się zatrzymać. Odpylanie to dopiero początek hierarchii działań ochronnych w zakresie zabezpieczeń przeciwwybuchowych. Realna ochrona przed wybuchem pyłów to proces wieloetapowy, który zaczyna się od zapobiegania powstawaniu atmosfery wybuchowej, następnie obejmuje eliminację źródeł zapłonu, a dopiero na końcu – ograniczanie skutków ewentualnej eksplozji.

Najpierw należy zadbać o to, aby minimalizować ilość unoszącego się pyłu w przestrzeni roboczej. Regularne sprzątanie przy użyciu przemysłowych odkurzaczy, unikanie gromadzenia się warstw pyłu przekraczających 0,7 mm oraz kontrolowanie miejsc trudnodostępnych to działania, które powinny wejść w standard zakładu. Eliminacja źródeł zapłonu to z kolei stosowanie iskrobezpiecznych urządzeń, kontrola temperatury powierzchni, prawidłowe uziemienie elektrostatyczne oraz systematyczne przeglądy instalacji elektrycznych.

Gdy wszystkie działania prewencyjne zawiodą, kluczowe stają się systemy ograniczające skutki wybuchu pyłów, takie jak systemy HRD czy panele dekompresyjne, które przejmują energię eksplozji i chronią konstrukcje przed zniszczeniem.

Pamiętaj, że wybuch pyłu węglowego i każdego innego rodzaju pyłu jest realnym zagrożeniem, które wymaga wielowarstwowych działań. Odpylanie to tylko pierwszy krok – zadbaj o pełną strategię, zanim dojdzie do sytuacji, w której każda sekunda ma znaczenie.

Szczegółowe informacje dotyczące praktycznych metod znajdziesz we wpisie poświęconemu izolacji wybuchu, gdzie opisaliśmy skuteczne rozwiązania techniczne i organizacyjne pozwalające chronić zakład przed wybuchem pyłu.

Tłumienie, izolacja, odciążanie – co naprawdę działa, gdy wybuch pyłu jest już blisko?

Kiedy wszystkie działania prewencyjne zawiodą, liczy się szybkość i skuteczność systemów ochronnych, które potrafią zatrzymać rozprzestrzenianie się ognia i ciśnienia w ułamkach sekund. Systemy tłumienia wybuchu HRD reagują już w czasie od 35 do 80 milisekund, uwalniając proszek tłumiący pod ciśnieniem 60 bar, co pozwala na zatrzymanie eksplozji jeszcze przed jej rozwinięciem. To rozwiązanie, które realnie ogranicza skutki wybuchu pyłu, minimalizując szkody materialne i chroniąc zdrowie pracowników.

Kolejnym elementem strategii jest odciążanie wybuchu, polegające na wyprowadzeniu energii poza chronione urządzenie. Panele dekompresyjne, klapy samozamykające oraz bezpłomieniowe układy odciążające to narzędzia, które znajdują zastosowanie w zależności od charakterystyki instalacji i lokalizacji urządzeń. Dodatkowo izolacja wybuchu pozwala zapobiec rozprzestrzenianiu się eksplozji przez kanały technologiczne dzięki zastosowaniu zaworów szybkoodcinających oraz aktywnych barier HRD.

Statystyki pokazują, że skuteczność tych systemów jest imponująca – tłumienie wybuchu osiąga skuteczność na poziomie 98%, izolacja około 92%, a bezpłomieniowe systemy odciążające około 90%. To pokazuje, że wybór odpowiedniego rozwiązania powinien być oparty na dokładnej analizie ryzyka i rodzaju przetwarzanego pyłu, aby skutecznie zapobiec zagrożeniu wybuchem pyłu.
