Deflagracja, detonacja i pożar – czym różnią się te zjawiska?
Trzy zjawiska rozdziela jedna wielkość fizyczna: prędkość dźwięku w nieprzereagowanym ośrodku. Pożar i deflagracja (po polsku „spalanie wybuchowe”) są poddźwiękowe – ich front płomienia jest wolniejszy niż dźwięk. Detonacja jest naddźwiękowa i sprzężona z falą uderzeniową. To nie trzy niezależne kategorie, tylko punkty na jednej skali nasilenia – a przejście między nimi bywa kwestią geometrii instalacji.
Dla zakładu przemysłowego różnica nie jest akademicka. Decyduje o tym, jakie nadciśnienie musi wytrzymać aparat, jaki dobrać przerywacz płomienia i czy w ogóle da się wybuch odciążyć. Poniżej porządkujemy pojęcia liczbami, a potem pokazujemy, co z nich wynika w praktyce ochrony przeciwwybuchowej.
Deflagracja i detonacja: jedna granica, która zmienia wszystko
Front reakcji w mieszaninie palnej może propagować się na dwa fizycznie różne sposoby (opisane warunkami Rankine’a-Hugoniota). Cała różnica sprowadza się do tego, co „zapala” kolejną warstwę materiału.
💡 Może Cię zainteresować: Tłumienie wybuchu w praktyce – jak działa system HRD i kiedy ratuje instalację?
- Deflagracja – front poddźwiękowy, napędzany przewodzeniem i promieniowaniem ciepła do sąsiedniej, jeszcze niespalonej warstwy. Ciepło „wyprzedza” reakcję i podgrzewa materiał, aż ten się zapali.
- Detonacja – front naddźwiękowy, w którym zapłon następuje przez kompresję w fali uderzeniowej. Fala ściska i gwałtownie ogrzewa materiał szybciej, niż ciepło zdążyłoby się przewodzić. Reakcja i fala uderzeniowa są ze sobą sprzężone.
To dlatego prędkość dźwięku jest tu twardą granicą, a nie umowną. Poniżej niej mamy spalanie (pożar, deflagracja); powyżej – detonację z falą uderzeniową. I dlatego nawet niewielka zmiana warunków w pobliżu tej granicy potrafi drastycznie zmienić prędkość frontu i generowane ciśnienia.
Zapewnij swojej firmie ocenę zagrożeń, która realnie podnosi poziom bezpieczeństwa.
Od pożaru do detonacji – to spektrum, nie trzy osobne pudełka

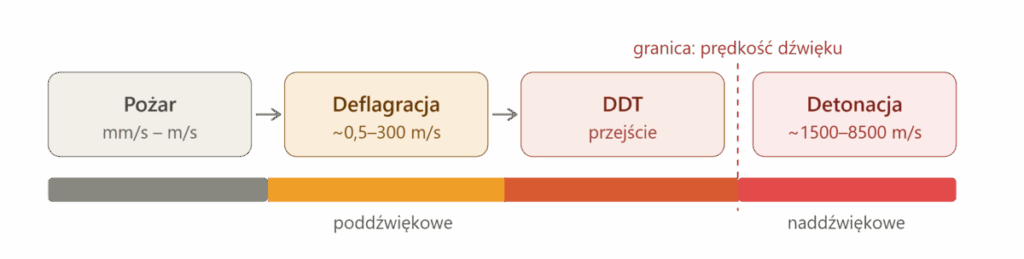

Najlepiej patrzeć na te zjawiska jak na drabinę nasilenia: pożar → deflagracja → (DDT) → detonacja. Każdy szczebel to inna prędkość, inne ciśnienie i inne dominujące zagrożenie.
| Cecha | Pożar (spalanie) | Deflagracja (spalanie wybuchowe) | Detonacja |
|---|---|---|---|
| Prędkość frontu | bardzo wolna (mm/s – m/s) | ~0,5–300 m/s (w kanale do kilkuset) | ~1500–8500 m/s |
| Względem prędkości dźwięku | poddźwiękowa | poddźwiękowa | naddźwiękowa |
| Nadciśnienie | brak istotnej fali ciśnienia | umiarkowane, do ~10–20 bar (rośnie w zamknięciu) | ~20–80 bar; skok 10–20× w poprzek fali |
| Mechanizm zapłonu warstwy | przewodzenie / promieniowanie ciepła | przewodzenie / promieniowanie ciepła | kompresja w fali uderzeniowej |
| Główne zagrożenie | ciepło, dym, toksyczne produkty spalania | nadciśnienie, płomień, skutki w zamknięciu | fala uderzeniowa, ekstremalne ciśnienie, fragmentacja |
Wartości to rzędy wielkości typowe dla mieszanin gazów i pyłów w warunkach przemysłowych – różnią się w zależności od substancji, stężenia, geometrii i stopnia zamknięcia. Traktuj je jako skalę porównawczą, nie jako stałe.
Zwróć uwagę na kluczowy niuans: pożar to jeszcze nie wybuch – nie ma istotnej fali ciśnienia, zagraża głównie ciepłem i dymem. Deflagracja to już „spalanie wybuchowe”, ale w przestrzeni otwartej bywa stosunkowo łagodna. Problem zaczyna się, gdy zamknięcie i geometria pozwolą jej przyspieszyć.
Co to jest DDT i dlaczego jest najgroźniejsze w zakładzie?
DDT (deflagration-to-detonation transition) to przejście deflagracji w detonację – moment, w którym „łagodne” spalanie wybuchowe rozpędza się aż do reżimu naddźwiękowego. To najniebezpieczniejszy scenariusz, bo zaczyna się niepozornie, a kończy falą uderzeniową, na którą aparatura projektowana „na deflagrację” nie jest przygotowana.
DDT nie jest zjawiskiem natychmiastowym – rozwija się „w biegu”, na drodze propagacji, i może zajść dopiero po przebyciu rzędu 20–80% długości kanału od miejsca zapłonu. Dlatego jego prawdopodobieństwo zależy przede wszystkim od geometrii instalacji. Sprzyjają mu:
🔍 Sprawdź także: Granice wybuchowości gazów – gdzie leży cienka linia między bezpieczeństwem a katastrofą? Wyjaśniamy!
- zamknięcie – aparaty ciśnieniowe, silosy, zbiorniki, obudowy,
- przeszkody na drodze płomienia – kolana, zawory, przewężenia. Turbulencja za przeszkodą przyspiesza front i podnosi nadciśnienie,
- długa droga propagacji – rurociągi i kanały odpylania to klasyczny „rozbieg” dla DDT. Im dłuższy odcinek, tym więcej miejsca na przyspieszenie.
Działa to też w drugą stronę – wentylacja (odciążenie ciśnienia) i mniejsze stężenie paliwa hamują rozpędzanie się płomienia. W testach bezpieczeństwa wodorowego dla mieszanin ubogich, poniżej ok. 18% molowych wodoru, prędkości płomienia pozostają niskie. To pokazuje, dlaczego kontrola stężenia i geometrii jest równie ważna jak sam dobór urządzeń.
Dla instalacji z pyłem palnym ten sam mechanizm oznacza ryzyko wybuchu wtórnego i propagacji przez kanały – rozwijamy to we wpisie o projektowaniu bezpiecznego odpylania w strefach Ex. A o tym, skąd bierze się pierwszy zapłon, piszemy tu: źródła zapłonu w strefach zagrożonych wybuchem.
Jak fala uderzeniowa działa na ludzi i konstrukcje?
To, co odróżnia detonację od deflagracji w praktyce, najlepiej widać po skutkach nadciśnienia. Poniżej orientacyjna „drabinka” progów (dane rządowe NIOSH/CDC i FEMA; wartości w psi z przeliczeniem na kPa):
| Nadciśnienie | ≈ kPa / bar | Typowy skutek |
|---|---|---|
| ~0,15 psi | ~1 kPa | możliwe pękanie szyb |
| ~3 psi | ~21 kPa (0,21 bar) | odrzucenie ciała, ~1% śmiertelności; deformacja lekkich konstrukcji |
| ~5 psi | ~34 kPa | ~1% pęknięć błony bębenkowej |
| ~15 psi | ~103 kPa | próg poważnego uszkodzenia płuc |
| ~35–45 psi | ~240–310 kPa | ~1% ofiar śmiertelnych |
| ~55–65 psi | ~380–450 kPa | ~99% ofiar śmiertelnych |
| Liczy się nie tylko szczyt ciśnienia, ale i czas jego działania. Dla płuc próg śmiertelności to np. ok. 102 psi przez 3 ms albo ok. 23 psi przez 18,5 ms – to samo zagrożenie przy różnym ciśnieniu, bo decyduje impuls (ciśnienie × czas). Faza nadciśnienia realnej fali trwa zwykle od kilkunastu do kilkuset milisekund. |
Uwaga metodyczna: progi w różnych źródłach nieco się różnią (np. próg pęknięcia błony bębenkowej bywa podawany od ~2,4 psi do ~16,5 kPa), bo zależą od modelu, populacji i sposobu pomiaru. Do celów projektowych zawsze korzysta się z kryteriów przyjętych w konkretnej analizie ryzyka, a nie z pojedynczej liczby z tabeli.
Dlaczego to ma znaczenie w praktyce ATEX?
Rozróżnienie deflagracji i detonacji to nie ciekawostka – to punkt wyjścia do doboru zabezpieczeń. Cały łańcuch ochrony przeciwwybuchowej polega na tym, żeby przerwać eskalację, zanim dojdzie do DDT, albo ograniczyć skutki, jeśli do wybuchu już dojdzie.
- Przerywacz płomienia zatrzymuje front płomienia w rurociągu – ale przerywacz deflagracyjny to nie to samo co detonacyjny. Element dobrany „na deflagrację” może nie wytrzymać fali detonacyjnej po DDT.
- System HRD wykrywa i tłumi wybuch w fazie początkowej, w czasie liczonym w milisekundach, zanim ciśnienie zdąży narosnąć.
- Odciążanie wybuchu (venting) celowo upuszcza nadciśnienie w bezpiecznym kierunku, obniżając zredukowane ciśnienie wybuchu w aparacie.
- Izolacja / odsprzęganie wybuchu nie pozwala, by płomień i ciśnienie przeniosły się z jednego aparatu do drugiego przez rurociągi – kluczowe właśnie dlatego, że kanały sprzyjają DDT.
To, który z tych środków (i w jakim wykonaniu) jest potrzebny, wynika z parametrów wybuchowości konkretnej mieszaniny i z geometrii instalacji. Dobiera się je na podstawie oceny zagrożenia wybuchem, a przyjęte środki i zasady eksploatacji opisuje Dokument Zabezpieczenia Przed Wybuchem (DZPW). Pełen wachlarz rozwiązań zbieramy na stronie zabezpieczeń przeciwwybuchowych.
Typowe nieporozumienia
- „Pożar i wybuch to to samo” – nie. Pożar nie generuje istotnej fali ciśnienia; wybuch (deflagracja/detonacja) tak.
- „Deflagracja jest niegroźna” – w przestrzeni otwartej bywa łagodna, ale w zamknięciu i w kanale może przejść w detonację.
- „Skoro mam przerywacz płomienia, jestem zabezpieczony” – tylko jeśli jest właściwego typu (deflagracyjny vs detonacyjny) i dobrany do warunków instalacji.
- „Liczy się tylko maksymalne ciśnienie” – równie ważny jest impuls, czyli czas trwania nadciśnienia.
- „Prędkość detonacji to jedna liczba z tabeli” – realna wartość potrafi odbiegać od normowej, m.in. przez stosunek średnicy ładunku do średnicy krytycznej.
Najczęściej zadawane pytania o deflagrację, detonację i pożar
Czym różni się deflagracja od detonacji?
Kryterium jest prędkość frontu względem prędkości dźwięku. Deflagracja jest poddźwiękowa (napędzana przewodzeniem ciepła), detonacja naddźwiękowa (napędzana kompresją w fali uderzeniowej). Detonacja daje wielokrotnie wyższe ciśnienia i prędkości rzędu km/s.
Czy pożar to wybuch?
Nie. Pożar to spalanie o bardzo wolnym froncie i bez istotnej fali ciśnienia. Zagraża głównie ciepłem, dymem i toksycznymi produktami spalania, a nie nadciśnieniem.
Co to jest spalanie wybuchowe?
To polski synonim deflagracji – poddźwiękowego spalania wybuchowego z umiarkowanym nadciśnieniem, w którym ciepło przekazywane jest przez przewodzenie i promieniowanie.
Co to jest DDT i kiedy zachodzi?
DDT to przejście deflagracji w detonację. Zachodzi, gdy front płomienia zdąży się rozpędzić – sprzyjają temu zamknięcie, przeszkody i długa droga propagacji (rurociągi, kanały). Wentylacja i niższe stężenie paliwa je hamują.
Jakie nadciśnienie fali uderzeniowej jest groźne dla człowieka?
Orientacyjnie: ok. 5 psi (~34 kPa) to próg pęknięcia błony bębenkowej, ok. 15 psi (~103 kPa) – poważne uszkodzenie płuc, a 55–65 psi (~380–450 kPa) wiąże się z niemal pewną śmiertelnością. Skutek zależy też od czasu działania (impulsu).
Jak mierzy się prędkość detonacji?
Dla materiałów wybuchowych stosuje się m.in. normę PN-EN 13631-14. W warunkach rzeczywistych wynik potrafi odbiegać od wartości normowej, m.in. z powodu geometrii ładunku i warunków propagacji.
Źródła i literatura
- NIST – Suppression of High Speed Turbulent Flames in a Detonation/Deflagration Tube (NISTIR 5642), 1995. nvlpubs.nist.gov
- NIOSH / CDC – Explosions and Refuge Chambers – progi nadciśnienia dla człowieka. cdc.gov
- FEMA E155 – Building Design for Homeland Security, Unit VI: Explosive Blast. fema.gov
- OECD-NEA (CSNI) – Flame Acceleration and DDT in Nuclear Safety, R(2000)7. oecd-nea.org
- U.S. DOE / H2Tools – Prezentacja bezpieczeństwa wodorowego – definicje deflagracja/detonacja/DDT. h2tools.org
- San José State University – Investigation of Detonation Theory – teoria C-J, model ZND, 2018. sjsu.edu
- arXiv astro-ph/0006305 – Type Ia Supernova Explosion Models – warunki Rankine’a-Hugoniota, 2000. arxiv.org
- Military Medicine (Oxford Academic) – Primary Blast Injury – progi urazów w kPa, 2011. academic.oup.com
- HySafe / ICHS 2017 – Hazard Distance Nomograms for a Blast Wave – progi w kPa. hysafe.info
- Szkoła Policji w Katowicach – Materiały pirotechniczne i wybuchowe – definicja „spalanie wybuchowe” = deflagracja, 2024. spkatowice.policja.gov.pl
- Politechnika Wrocławska – Chemia materiałów wybuchowych – prędkości detonacji. minproc.pwr.edu.pl
- Kwartalnik Policyjny (CSP Legionowo) – Zdarzenia wybuchowe – ślady powybuchowe, definicja ustawowa MW, 2023. kwartalnik.csp.edu.pl
- CUPRUM / IGO (KGHM) – Pomiary prędkości detonacji MW wg PN-EN 13631-14, 2017. igo.wroc.pl
- US Patent 6,540,029 (USPTO, 2003) – Zakresy ciśnień i prędkości deflagracji vs detonacji. uspto.gov
- US Patent 10,143,869 (USPTO, 2018) – Propagacja płomienia w kanale, przerywacze płomienia. uspto.gov
- US Patent 11,745,859 (USPTO, 2023) – DDT na 20–80% długości drogi propagacji. uspto.gov
Materiał ma charakter wyłącznie edukacyjny i definicyjny. Podane prędkości i ciśnienia to orientacyjne rzędy wielkości zależne od substancji, stężenia, geometrii i stopnia zamknięcia. Dobór zabezpieczeń przeciwwybuchowych dla konkretnej instalacji wymaga analizy parametrów wybuchowości, oceny zagrożenia wybuchem i weryfikacji aktualnych norm.
