Temperatura samozapłonu (AIT) a temperatura zapłonu i klasa temperaturowa T1–T6 – czym się różnią?
Temperatura samozapłonu (AIT) to temperatura, w której substancja zapala się sama – bez iskry, płomienia czy gorącej powierzchni obok. Temperatura zapłonu opisuje coś innego: moment, w którym ciecz oddaje dość par, by zapaliły się od zewnętrznego źródła. A klasa temperaturowa T1–T6 nie jest w ogóle cechą substancji – to maksymalna temperatura powierzchni urządzenia, którą dobiera się tak, by była niższa od AIT gazu w strefie.
Te trzy pojęcia mieszają się w kartach charakterystyki, w dokumentacji i podczas audytów – a pomyłka między nimi kończy się błędnym doborem urządzeń Ex. Poniżej porządkujemy je tak, żeby dało się z nich korzystać przy realnej instalacji, a nie tylko na egzaminie.
Trzy pojęcia, które ciągle się mylą – szybka ściąga
Najkrótsze możliwe rozróżnienie. Zapamiętaj, kto zapala i co jest opisywane.
| Parametr | Co opisuje? | Źródło zapłonu? | Czego dotyczy? |
|---|---|---|---|
| Temperatura zapłonu (flash point) | Najniższą temperaturę, w której ciecz tworzy z powietrzem zapalną mieszaninę par | TAK – iskra, płomień, gorąca powierzchnia | Cieczy palnych |
| Temperatura samozapłonu (AIT) | Najniższą temperaturę, w której substancja zapala się samorzutnie | NIE – wystarczy sama temperatura | Gazów, par, także niektórych pyłów |
| Klasa temperaturowa T1–T6 | Maksymalną temperaturę powierzchni urządzenia Ex | Nie dotyczy – to cecha sprzętu, nie substancji | Urządzeń do stref Ex |

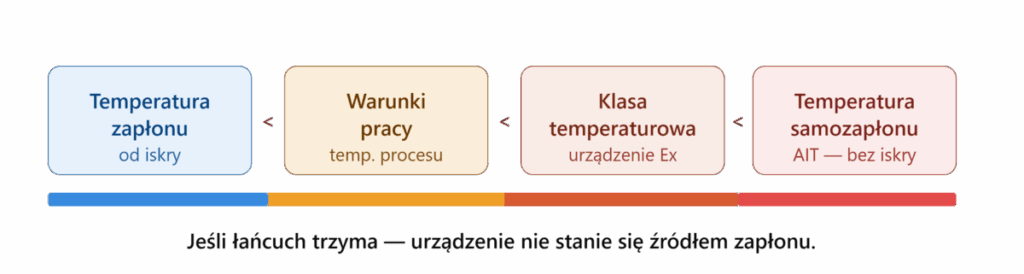

Cała logika bezpieczeństwa układa się w jeden łańcuch: temperatura zapłonu < warunki pracy < klasa temperaturowa urządzenia < temperatura samozapłonu gazu. Jeśli ten łańcuch trzyma, urządzenie nie stanie się źródłem zapłonu. Jeśli pęka w którymkolwiek miejscu — masz problem.
💡 Może Cię zainteresować: Jakie są koszty związane z Oceną Zagrożenia Wybuchem?
Zapewnij swojej firmie ocenę zagrożeń, która realnie podnosi poziom bezpieczeństwa.
Temperatura zapłonu (flash point) – kiedy ciecz zaczyna „oddawać” palne pary?
Temperatura zapłonu to najniższa temperatura, w której ciecz paruje na tyle intensywnie, że jej pary zapalają się od zewnętrznego źródła – iskry lub płomienia. Kluczowe słowo to „zewnętrzne”: sama ciecz w tej temperaturze nie zapali się bez podpałki. Parametr oznacza się metodami tygla zamkniętego (Pensky-Martens) lub otwartego (Cleveland), a jeśli płomień utrzymuje się dłużej niż kilka sekund, wyznacza się osobno temperaturę palenia.
Dobry przykład kontrastu to olej napędowy: jego temperatura zapłonu mieści się mniej więcej w zakresie kilkudziesięciu °C, a samozapłon następuje dopiero powyżej ~300 °C. Dwa różne parametry, dwie różne skale – i dwa różne scenariusze zagrożenia.
Temperatura samozapłonu (AIT) – zapłon bez iskry i płomienia
Temperatura samozapłonu (ang. Auto-Ignition Temperature, AIT) to najniższa temperatura, w której substancja zapala się samorzutnie – bez żadnego zewnętrznego źródła zapłonu. Wystarczy gorąca powierzchnia, rozgrzany rurociąg albo źle dobrane urządzenie. Dla większości substancji AIT jest o kilkaset stopni wyższa od temperatury zapłonu – dlatego bywa lekceważona. Niesłusznie, bo w instalacjach technologicznych gorące powierzchnie są codziennością.
| ⚠ Mit do obalenia: „AIT to stała wartość substancji”.Nie jest. Temperaturę samozapłonu bada się w znormalizowanym naczyniu o objętości ok. 200 cm³ (metoda ASTM E659), a wynik zależy od objętości naczynia, ciśnienia i stężenia tlenu. Sama norma IEC 60079-20-1 zastrzega, że wartość AIT zależy od metody badania. Dlatego różne tabele podają dla tej samej substancji inne liczby – i żadna nie jest „tą jedyną prawdziwą”. |
Co obniża temperaturę samozapłonu?
W praktyce zakładowej AIT rzadko jest tak wysoka, jak w idealnej tabeli. Obniżają ją m.in.:
- Wzrost ciśnienia – dla olejów mineralnych minimalna AIT potrafi spaść w okolice 227 °C przy ciśnieniu rzędu 10 atmosfer.
- Podwyższone stężenie tlenu – atmosfera wzbogacona w tlen zapala się łatwiej.
- Katalizatory na powierzchni – np. rdza (tlenki żelaza) potrafi obniżyć AIT olejów o kilkadziesiąt °C.
- Rozdrobnienie i osady – cienkie warstwy pyłu na gorących powierzchniach mają inne warunki zapłonu niż chmura tego samego pyłu.
Warto też wiedzieć, że samozapłon nie jest natychmiastowy – istnieje opóźnienie zapłonu, które maleje wraz z temperaturą. Dlatego wartości laboratoryjne AIT traktuje się jako najniższe możliwe w warunkach idealnych i zawsze zakłada się margines bezpieczeństwa.
Nie myl przy tym AIT z parą temperatur, która odnosi się do pyłów: MIT i LIT. Gorąca powierzchnia to zresztą tylko jedno z wielu źródeł zapłonu w strefach zagrożonych wybuchem.
Klasa temperaturowa T1–T6 – to parametr urządzenia, nie gazu
Klasa temperaturowa mówi, jak gorąca może maksymalnie stać się powierzchnia urządzenia pracującego w strefie Ex. Nic więcej. Nie opisuje gazu, nie opisuje pyłu – opisuje sprzęt. Producent bada urządzenie i deklaruje, że w najgorszym dopuszczalnym scenariuszu jego powierzchnia nie przekroczy określonej temperatury. Ta deklaracja to właśnie T1, T2… aż do T6.
Sześć klas i przypisane im wartości (wg IEC 60079-20-1). Kolor odpowiada „gorącości” – od najbardziej rozgrzanej T1 do najostrzejszej T6:
| Klasa | Maks. temp. powierzchni urządzenia | Gazy o AIT… | Przykładowe gazy |
|---|---|---|---|
| T1 | 450 °C | powyżej 450 °C | metan, wodór, propan, amoniak |
| T2 | 300 °C | 300–450 °C | acetylen, etanol, butan |
| T3 | 200 °C | 200–300 °C | benzyna, olej napędowy, cykloheksan |
| T4 | 135 °C | 135–200 °C | eter dietylowy, aldehyd octowy |
| T5 | 100 °C | 100–135 °C | (substancje rzadziej spotykane) |
| T6 | 85 °C | 85–100 °C | dwusiarczek węgla (CS₂) |
T6 jest najbardziej rygorystyczna – dopuszcza najniższą temperaturę powierzchni (85 °C), bo przeznaczona jest do gazów o bardzo niskiej temperaturze samozapłonu, takich jak dwusiarczek węgla. Wbrew intuicji „wyższa cyfra” nie znaczy „lepszy sprzęt” w sensie ogólnym – znaczy „sprzęt do trudniejszych, bardziej niebezpiecznych gazów”. Urządzenie T6 spełni też wymagania T1–T5; odwrotnie już nie.
👉 Zapoznaj się też: Big-Bagi w strefie Ex – typ A, B, C czy D i dlaczego jeden błąd może doprowadzić do wybuchu?
Jak dobrać klasę temperaturową do gazu w strefie?
Reguła jest jedna i warto ją znać na pamięć:
| Maksymalna temperatura powierzchni urządzenia musi być NIŻSZA niż temperatura samozapłonu (AIT) gazu lub pary występujących w strefie.Klasa temperaturowa urządzenia < AIT substancji. Zawsze. |
Przykład: jeśli w strefie występuje gaz o AIT = 250 °C, to urządzenie klasy T3 (maks. 200 °C powierzchni) jest dopuszczalne, ale T2 (maks. 300 °C) już nie. Gdy w jednej przestrzeni występuje kilka substancji o różnych AIT, decyduje ta o najniższej temperaturze samozapłonu.
Uwaga na częsty błąd: klasa temperaturowa to tylko jeden z dwóch niezależnych parametrów doboru urządzeń Ex. Drugim jest grupa wybuchowości gazu (IIA – propan, IIB – etylen, IIC – acetylen i wodór). W pełnym oznaczeniu, np. Ex d IIC T4, klasa (T4) i grupa gazu (IIC) to dwie osobne informacje – muszą zgadzać się obie. Jak czytać całe oznaczenie i czym różnią się rodzaje ochrony: czym różnią się Ex d, Ex e i Ex i. A czy urządzenie ma potwierdzone parametry, przesądza certyfikacja ATEX i CE.
Tabela temperatur samozapłonu popularnych substancji
Orientacyjne wartości AIT dla substancji spotykanych w przemyśle. Celowo pokazujemy rozbieżności między źródłami – bo to najlepszy dowód, że AIT zależy od metody badania:
| Substancja | Orientacyjna AIT | Klasa T |
|---|---|---|
| Amoniak | ~630 °C | T1 |
| Metan | ~537–600 °C (zależnie od źródła) | T1 |
| Wodór | ~560 °C | T1 |
| Propan | ~450 °C | T1 |
| Butan | ~372 °C | T2 |
| Acetylen | ~305 °C | T2 |
| Cykloheksan | ~259 °C | T3 |
| Nafta | ~210 °C | T3 |
| Eter dietylowy | ~160 °C | T4 |
| Dwusiarczek węgla (CS₂) | ~90–95 °C | T6 |
Wartości orientacyjne, do celów poglądowych. Przed jakimkolwiek doborem urządzeń zweryfikuj AIT w aktualnej karcie charakterystyki (SDS) danej substancji i w normie – różnice między źródłami wynikają z metody badania, nie z błędu.
Zwróć uwagę na pułapkę: niska temperatura zapłonu nie oznacza niskiej AIT. Benzyna ma bardzo niską temperaturę zapłonu, ale jej AIT to ~250 °C. Dobór urządzeń robisz zawsze według AIT, nie według flash pointu.
Przykład z audytu – jak temperatura procesu wymusza klasę (T4 → T3)
W jednym z raportów klasyfikacji stref zakładowi produkcyjnemu przypisano ostatecznie klasę T3 zamiast T4. Powód był praktyczny: temperatury procesu mogły przekraczać wartości dopuszczalne dla rozpuszczalników klasy T4. Innymi słowy – nie sama substancja, lecz realne warunki pracy instalacji przesądziły o wymaganej klasie urządzeń.
To typowa sytuacja: karta charakterystyki podaje jedną liczbę, a gorące medium, płaszcz grzewczy albo praca urządzenia w podwyższonej temperaturze zmieniają rachunek. Dlatego klasę temperaturową ustala się na podstawie oceny konkretnej instalacji, a nie samego wykazu substancji. Realizuje się to w ramach oceny zagrożenia wybuchem i wyznaczania stref zagrożenia wybuchem.
Najczęstsze błędy przy dobieraniu klasy temperaturowej
- Mylenie temperatury zapłonu z AIT – i dobieranie urządzeń według złego parametru.
- Przyjmowanie AIT z pierwszej lepszej tabeli zamiast z karty charakterystyki substancji realnie używanej.
- Ignorowanie temperatury procesu – urządzenie może być zimne „z tabliczki”, ale rozgrzewać się od medium technologicznego.
- Pomijanie grupy gazu (IIA/IIB/IIC) – klasa T się zgadza, a obudowa nie jest przystosowana do wodoru czy acetylenu.
- Brak marginesu bezpieczeństwa – dobieranie klasy „na styk”, bez zapasu względem AIT.
- Nieuwzględnianie osadów pyłu na gorących powierzchniach, które mają własną, niższą temperaturę samozapłonu warstwy.
Jak to się łączy z dokumentacją ATEX?
Dobór klasy temperaturowej nie jest osobnym ćwiczeniem – wynika wprost z klasyfikacji stref i oceny źródeł zapłonu. Najpierw ustalasz, jakie substancje i w jakich warunkach mogą utworzyć atmosferę wybuchową, potem wyznaczasz strefy, a dopiero na tej podstawie określasz wymaganą grupę i klasę urządzeń. Cały ten tok rozumowania spina Dokument Zabezpieczenia Przed Wybuchem (DZPW).
Jeśli urządzenia w zakładzie były dobierane lata temu, a proces lub substancje się zmieniły, warto sprawdzić, czy oznaczenia wciąż są aktualne – to jeden z elementów audytu ATEX. Rozbieżność między klasą urządzeń a rzeczywistą AIT medium to jedna z częstszych nieprawidłowości wychodzących podczas kontroli.
Najczęściej zadawane pytania o temperaturę samozapłonu
Czym różni się temperatura zapłonu od temperatury samozapłonu?
Temperatura zapłonu to moment, w którym pary cieczy zapalają się od zewnętrznego źródła (iskra, płomień). Temperatura samozapłonu (AIT) to temperatura, w której substancja zapala się sama, bez źródła. AIT jest zwykle o kilkaset °C wyższa.
Co oznacza klasa temperaturowa T1–T6?
To maksymalna temperatura powierzchni urządzenia Ex: T1 = 450 °C, T2 = 300 °C, T3 = 200 °C, T4 = 135 °C, T5 = 100 °C, T6 = 85 °C. Im wyższa cyfra, tym niższa dopuszczalna temperatura powierzchni.
Czy klasa T6 jest „lepsza” niż T1?
Nie w sensie jakości — jest bardziej rygorystyczna. T6 przeznaczona jest do gazów o bardzo niskiej AIT (np. dwusiarczek węgla). Urządzenie T6 spełni wymagania niższych klas, ale nie każda strefa wymaga aż tak restrykcyjnego sprzętu.
Jak dobrać klasę temperaturową urządzenia do gazu?
Reguła: maksymalna temperatura powierzchni urządzenia musi być niższa niż AIT gazu w strefie. Gdy występuje kilka substancji, decyduje ta o najniższej temperaturze samozapłonu. Trzeba też uwzględnić temperaturę procesu i grupę gazu (IIA/IIB/IIC).
Dlaczego różne źródła podają inną temperaturę samozapłonu tej samej substancji?
Bo AIT nie jest stałą fizyczną. Zależy od metody badania, objętości naczynia pomiarowego (~200 cm³ wg ASTM E659), ciśnienia i stężenia tlenu. Norma IEC 60079-20-1 wprost o tym uprzedza. Do doboru używaj wartości z karty charakterystyki, z zapasem bezpieczeństwa.
Czy pył też ma temperaturę samozapłonu?
Tak, ale opisują ją inne parametry – temperatura samozapłonu chmury pyłu (MIT) i warstwy pyłu (LIT).
Materiał ma charakter poradnikowy. Podane wartości temperatur są orientacyjne i zależą od metody badania oraz warunków. Dobór urządzeń, klasyfikacja stref i klasa temperaturowa dla konkretnej instalacji wymagają weryfikacji aktualnych norm, kart charakterystyki (SDS) i analizy rzeczywistych warunków pracy.
Źródła:
- IEC / IS 60079-20-1:2010 — Explosive atmospheres. Part 20-1: Material characteristics for gas and vapour classification. Mapowanie klas T1–T6 na zakresy AIT oraz zastrzeżenie (pkt 5.1.7), że wartość AIT zależy od metody badania. https://law.resource.org/pub/in/bis/S05/is.iec.60079.20.1.2010.pdf
- NFPA 53 (First Revision, 2019) — Standard on Materials for Use in Oxygen-Enriched Atmospheres. Metoda ASTM E659, naczynie ~200 cm³, zależność AIT od ciśnienia i stężenia tlenu. https://www.nfpa.org/api/files?path=%2Ffiles%2FAboutTheCodes%2F53%2F53_F2020_OXY_AAA_FRStatements.pdf
- U.S. Coast Guard OCSNCOE — HazLoc Electrical Markings: Temperature Class (Drill-Down DD027), 2023. Maks. temperatury powierzchni T1–T6, reguła NFPA 70 505.9(D), przykłady AIT gazów. https://www.dco.uscg.mil/Portals/9/OCSNCOE/Drill-Downs/DD027-HazLoc5-Temperature-Class(508).pdf
- INERIS — ATEX & IECEx certification schemes, 2025. Niezależne potwierdzenie skali klas temperaturowych. https://prestations.ineris.fr/sites/default/files/PrestaWeb/Pages-Solution/Documents%20Associ%C3%A9s/BD_WEB_18122025%20-%20Ineris%20poster%20format%20A3_vEnglish.pdf
- CIOP-PIB, W. Domański — Ocena ryzyka w miejscach pracy zagrożonych atmosferą wybuchową. Samozapłon warstw pyłu, fizyczne źródła zapłonu. https://m.ciop.pl/CIOPPortalWAR/file/86200/Chempyl-Zalecenia_do_oceny_ryzyka-WD.pdf
- EPA Ireland — ATEX Hazardous Area Classification Report, dok. A20CK004-HZC-0001 Rev C, 2021. Case study klasyfikacji T4 → T3. https://leap.epa.ie/docs/46bcb7e5-5793-4fcb-a0c8-81d055ab1ca1.pdf
- Dräger — Ochrona przeciwwybuchowa ATEX, plakat informacyjny (PL), 2022. Terminologia: temperatura zapłonu vs klasa temperaturowa. https://www.draeger.com/Content/Documents/Content/atex-a1-594×841-po-dmc-103913-pl-2209-1.pdf
- Grupa WOLFF — Znakowanie urządzeń w wykonaniu przeciwwybuchowym (PL). Klasa T jako element pełnego oznaczenia Ex. https://www.grupa-wolff.eu/pdf/poradnik-inzyniera/znakowanie-urzadzen-w-wykonaniu-przeciwwybuchowym.pdf
- Giovenzana International — ATEX and IECEx. Rozróżnienie klasy T od grupy gazu IIA/IIB/IIC (MESG, MIC). https://static.giovenzana.com/catalogues/ENGLISH/CXE.pdf
- Euroswitch — Hazardous Area Guide ATEX & IECEx (V6). Zestawienie wartości AIT substancji. https://www.euroswitch.com/wp-content/uploads/euroswitch-hazardous-area-guide_V6.pdf
- US Patent 5,271,762 (USPTO, 1993) — wpływ ciśnienia, tlenu i rdzy na obniżenie AIT olejów. https://image-ppubs.uspto.gov/dirsearch-public/print/downloadPdf/5271762
- US Patent 9,273,608 (USPTO, 2016) — AIT metanu i opóźnienie zapłonu. https://image-ppubs.uspto.gov/dirsearch-public/print/downloadPdf/9273608
- US Patent 8,945,507 (USPTO, 2015) — AIT paliw transportowych. https://image-ppubs.uspto.gov/dirsearch-public/print/downloadPdf/8945507
- US Patent 11,635,207 (USPTO, 2023) — metody pomiaru temperatury zapłonu (Pensky-Martens, Cleveland). https://image-ppubs.uspto.gov/dirsearch-public/print/downloadPdf/11635207
